こんにちは！電子工作に興味はあるけど、部品の使い方がサッパリ…という初心者の方、多いのではないでしょうか？
今回ご紹介するのは、電子回路の「縁の下の力持ち」とも言える小さな部品、その名もセラミックコンデンサーです。特に、コンピューターの「脳」にあたるIC（集積回路）を安定して動かすために欠かせない、パスコン（またはバイパスコンデンサー）としての超重要な役割を、ブレッドボードを使った簡単な実験を通して、専門用語なしで徹底的に解説します！
1. セラミックコンデンサーって、いったい何者？
「コンデンサー」と聞くと難しそうですが、役割はとってもシンプル。例えるなら、 「電気のダム」や「一時的な電気の倉庫」 のようなものです。
- 電気を貯めることができます。
- 必要な時に貯めた電気を一気に放出することができます。
- 特定の種類の電気の流れだけを通すことができます。
このセラミックコンデンサーは、電子部品の中でも特に小型で、安定した性能を持ち、電子回路の 「ノイズ（電気的なゴミ）」を取り除く のが得意な、非常に優秀な部品です。
1-1. 見た目と種類：小さなカプセルみたいな部品
電子工作でよく使うのは、茶色や水色の小さな 「豆」や「カプセル」 のような形をしています。
この部品には、「極性（プラスとマイナスの向き）」がありません。どちらの足を電源のプラス側（+）につないでも、マイナス側（−）につないでも大丈夫なので、初心者の方でも配線が簡単です！
2. データシートは気にしなくてOK！見るべきはたった一つ
電子部品には必ずデータシートという「取扱説明書」のようなものがありますが、専門用語が並んでいて挫折しそうになりますよね。
大丈夫！パスコンとして使う場合は、難解なデータは一旦無視して、たった一つだけ確認すればOKです。それは、 「容量（コンデンサーのサイズ）」 です。
容量（サイズ）って何？
これは、 「どれくらいの量の電気を貯められるか」を示す数字で、単位はF（ファラド）ですが、セラミックコンデンサーはとても小さいので、μF（マイクロファラド）やpF（ピコファラド） という単位で書かれています。
例えば、「0.1μF（ゼロてんいちマイクロファラド）」のように表記されます。ICのパスコンとして使う場合、この「0.1μF」が定番中の定番として使われます。
3. 簡単な例題：ICの「パスコン（バイパスコンデンサー）」って何？
いよいよ本題です。電子回路の中でも特に デジタルIC（例：マイコン、ロジックICなど）にとって、セラミックコンデンサーは「守り神」 のような存在です。
デジタルICは、「オン（1）」と「オフ（0）」を高速で切り替えながら動作しています。このとき、ICは瞬間的に大量の電気を 「バクッ！」 と食べます。
3-1. パスコンがないとどうなる？
ICが瞬間的に電気を食べたとき、電源の線に繋がっている電気が少しだけ「カクン」と減ってしまいます。例えるなら、水道の蛇口を急にひねったとき、水道管の圧力が一瞬下がるようなものです。
この「カクン」という電圧の変動こそが ノイズ（電気的なゴミ）となり、ICが正常な動作を見失ってしまう原因になります。これを「誤動作」 と言います。
3-2. パスコンの魔法！〜ICのすぐそばに「小さなダム」を〜
そこで登場するのが、パスコン（0.1μFのセラミックコンデンサー）です。
パスコンは、ICの電源の足（$+$と$-$）の「超すぐそば」 に設置します。
- 左側に電源、中央にIC、右側にパスコン。
- ICが動作し、電源ラインの電圧が「カクン」と下がりかける。
- パスコンがその瞬間、貯めていた電気をICに 「キュッ」 と供給し、電圧の低下を防ぐ。
- キャプション：「パスコンはICのすぐそばに置いて、瞬間的に電気を補給する予備タンクの役目をします。」）
電源から電気が来るのを待たずに、ICのすぐそばにあるパスコンが「瞬間的な予備の電気」を提供してくれるので、ICの電源電圧は安定します。これで、ICは誤動作することなく、いつでも元気いっぱいに働けるようになるわけです。
これが「パスコン（バイパスコンデンサー）」の、最も重要な使い方です。
4. 実際にブレッドボードで配線してみよう！
では、実際にICを使うときに、どのようにパスコンを配置すればいいのかを、ブレッドボードを使って確認してみましょう。
【準備するもの】
- ブレッドボード
- 電源（電池ボックスなど）
- デジタルIC（今回は74HC04などの簡単なICを想定）
- 0.1μFのセラミックコンデンサー
- ジャンパー線（配線用の線）
4-1. ブレッドボードの基本を確認
ブレッドボードは、電子部品をハンダ付けせずに抜き差しして回路を作れる便利な板です。
- 中央の穴：縦方向は繋がっておらず、横方向（5穴）が繋がっていることを線で示す。
- 上下のライン（バスライン）：横方向すべてが繋がっていることを示す。通常$+（赤）と-$（青）のライン。
- キャプション：「ICを差す中央部分は縦の列で、電源ラインは横のラインで繋がっています。」）

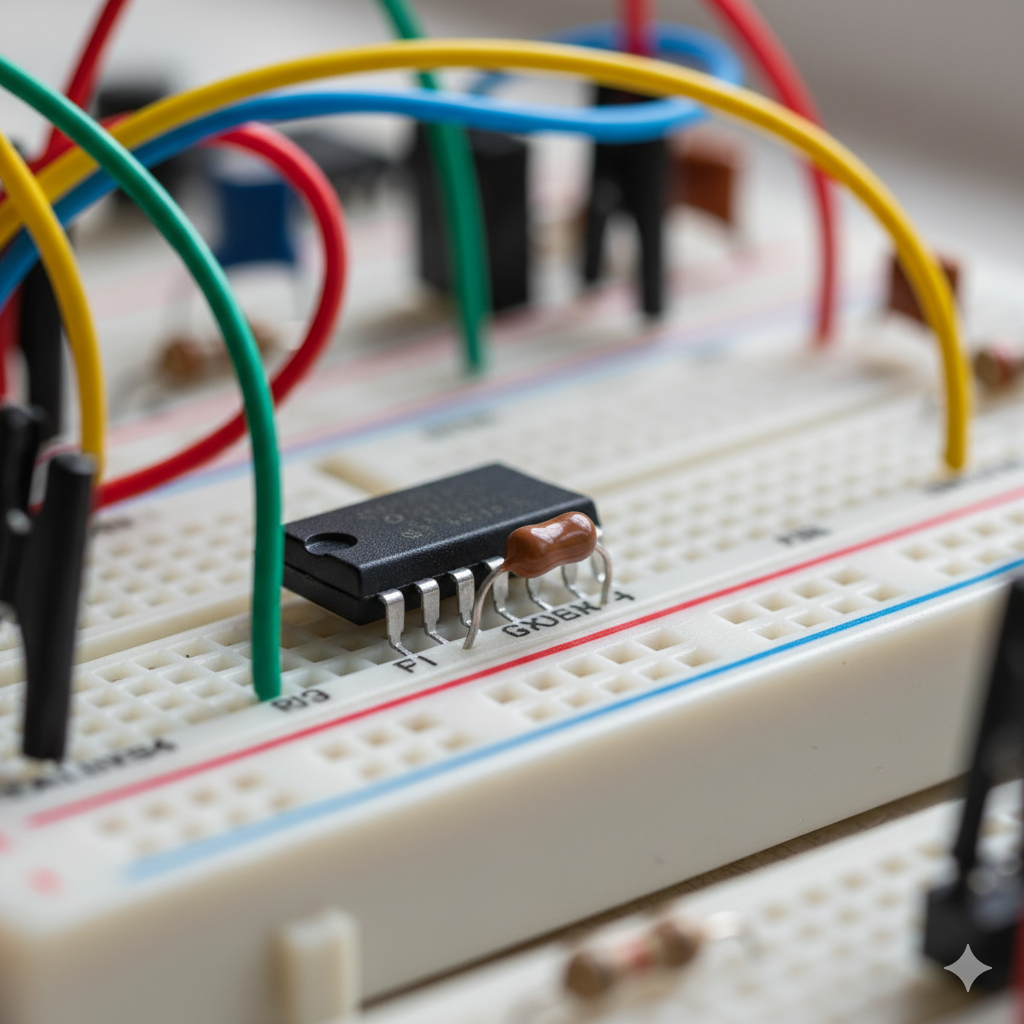

4-2. ICの電源接続とパスコンの取り付け位置
ICには必ず電源の プラス（VCC）とマイナス（GND） の足があります。データシートでこの2つの足の位置だけは確認します。
【配線手順】
- ICをブレッドボードに差し込む：ICの向きに注意して、中央の溝をまたぐように差し込みます。
- 電源とマイナス（GND）を接続：ICの電源足（VCC）をブレッドボードの$+$ラインに、マイナス足（$GND$）を$-$ラインにジャンパー線で接続します。
- いよいよパスコンを配置！：
- パスコンの足をICのVCC（プラス）の足が刺さっている穴と、ICのGND（マイナス）の足が刺さっている穴にできるだけ近い場所で差し込みます。
- 配線は最短距離になるようにしましょう。長く離れてしまうと、パスコンの効果が薄れてしまいます。
4-3. なぜ「すぐそば」が大事なの？
電気が流れる道（配線）にも、実は少しだけ 「抵抗」や「邪魔する力」があります。配線が長くなると、その「邪魔する力」 が強くなり、せっかくパスコンが電気をすぐに出そうとしても、配線が邪魔をして間に合わなくなってしまいます。
だから、パスコンは 「ICの電源を繋ぐ足の真横」に配置することが、電子回路の「おまじない」であり「鉄則」 なのです。
5. セラミックコンデンサーのその他の使い方
パスコン以外にも、セラミックコンデンサーは回路の色々な場所で大活躍します。
5-1. 交流（AC）を通し、直流（DC）を遮断する
コンデンサーの面白い性質として、「ゆっくり変化する電気（直流に近いもの）」は通さず、「速く変化する電気（交流やノイズ）」は通すという特徴があります。
これを利用して、音を扱う回路では、「音の成分（交流）」だけを通し、「電源の直流成分」をブロックするという使い方をします。これを 「カップリング」 と呼んだりします。
5-2. 発振回路（タイマー回路）で活躍！
ICと抵抗（電気の流れにくさを作る部品）を組み合わせることで、 「電気を貯めて、いっぱいになったら放出して…」 という動作を繰り返させ、一定のリズム（周期）で「オン」と「オフ」を繰り返す電気の波を作り出すことができます。
これはタイマーや クロック（時計の役割） が必要な回路で使われる、非常に基本的な使い方です。
6. まとめ：セラミックコンデンサーは「電気の安定剤」
セラミックコンデンサーは、電子工作のほとんど全ての回路で活躍する、小さくても超重要な部品です。
特にデジタルICのパスコンとしての役割は、
- ICの電源のすぐそばに設置する
- ICが瞬間的に必要とする電気を供給する「予備タンク」
- 電源ラインの「ノイズ（電圧変動）」を取り除く「安定剤」
と覚えておけば間違いありません。
まずはブレッドボードの上で、0.1μFのセラミックコンデンサーをICの電源足の真横に差し込むことから始めてみましょう。この小さな部品一つで、あなたの電子回路は驚くほど安定して動作するようになりますよ！
さあ、あなたも小さな相棒「セラミックコンデンサー」を使って、安定した電子回路作りを楽しんでみませんか？
